Как устроена система вентиляции Пассивного Дома?

При вентиляции зданий происходит до 40% тепловых потерь, т.к. вместе с «отработанным» воздухом уходит на улицу и тепло. Для предотвращения этого существуют рекуператоры.

Рекуператор (от лат. recuperator — получающий обратно, возвращающий) — теплообменник поверхностного типа для использования теплоты отходящих газов, в котором теплообмен между теплоносителями осуществляется непрерывно через разделяющую их стенку. Рекуператоры различают по схеме относительного движения теплоносителей — противоточные, прямоточные и др.; по конструкции — трубчатые, пластинчатые, ребристые и др.; по назначению — подогреватели воздуха, газа, жидкостей, испарители, конденсаторы и т. д.

Одно из технических решений пассивного дома, когда свежий воздух для вентиляции поступает в систему подземных труб для предварительного подогрева. Трубы закапываются в грунт на глубину примерно 2м. На данной глубине даже зимой грунт имеет положительную температуру. Холодный воздух, проходя по этим трубам, нагревается до температуры примерно 0 °С за счет тепла земли. Далее данный воздух поступает в рекуператор, где ему передается тепло от воздуха  вытяжной  вентиляции и свежий воздух дополнительно нагревается до температуры 10-15 °С.   В результате на данном этапе мы получаем относительно теплый воздух не затрачивая практически никакой энергии, кроме как для работы насосов системы вентиляции.

Далее в системе стоит тепловой насос воздушного типа, который дополнительно нагревает воздух до температуры 20-30 °С.

Данный тепловой насос может быть заменен на газовый нагреватель, при наличии газа, либо отсутствовать совсем, так как это система вентиляции и в любом случае будет необходим дополнительный источник тепла. А данная система служит в основном для уменьшения тепловых потерь при вентиляции здания.

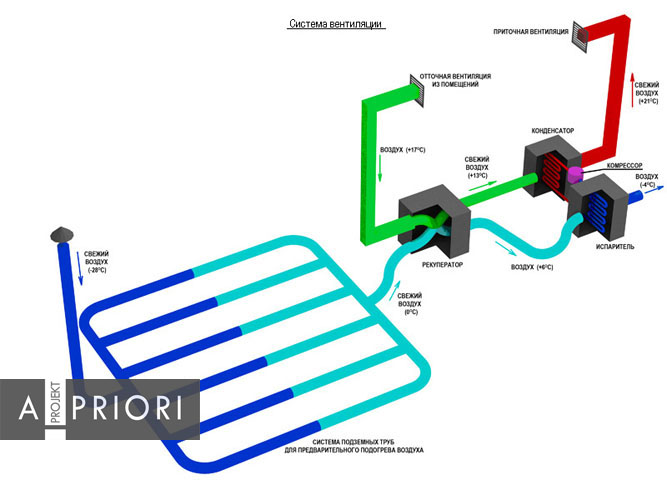

Схема системы вентиляции.

Устройство пластинчатого рекуператора

Проще говоря, рекуператор – это устройство, в котором происходит передача тепла «отработанного» уходящего воздуха свежему входящему воздуху, т.е. мы не «выбрасываем» тепло из помещения вместе с воздухом вытяжной вентиляции, а используем это тепло для нагрева входящего воздуха. Приточный и вытяжной потоки воздуха в рекуператоре не смешиваются, происходит только передача тепла.

Вышеперечисленные решения позволяют в разы сократить потребление используемых источников энергии, будь то электричество, газ, твердое или жидкое топливо.
